Рассчитайте количество тепла, передаваемого двумя стенками однорядному пучку труб излучением при установившемся режиме. Потолком, подом, а также двумя торцевыми стенками пренебречь.

Дата добавления: 28.09.2024

Условие задачи

Рассчитайте количество тепла, передаваемого двумя стенками однорядному пучку труб излучением при установившемся режиме. Потолком, подом, а также двумя торцевыми стенками пренебречь. Исходные данные:

Параметры труб:

  • внешний диаметр d = 73 мм
  • шаг s = 146 мм
  • длина L = 3,5 м
  • степень черноты материала εтр = 0,78
  • температура наружной поверхности tтр = 540 °С
  • число труб n = 20
  • Параметры камеры/стенок:
  • глубина b = 3,8 м
  • высота h = 3,3 м
  • ширина камеры u = 0,4 м
  • степень черноты материала стенок εст = 0,92
  • тепература внутренней стороны стенок tст = 860 °С

Ответ

Для случая передачи тепла от плоской стенке однорядному пучку труб, количество тепла определим по формуле (для нашего случая, когда тепло передается от двух стенок, умножим полученное значение на 2):

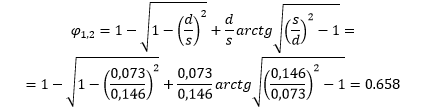

Коэффициент облученности первым телом второго:

Коэффициент облученности вторым телом первого:
