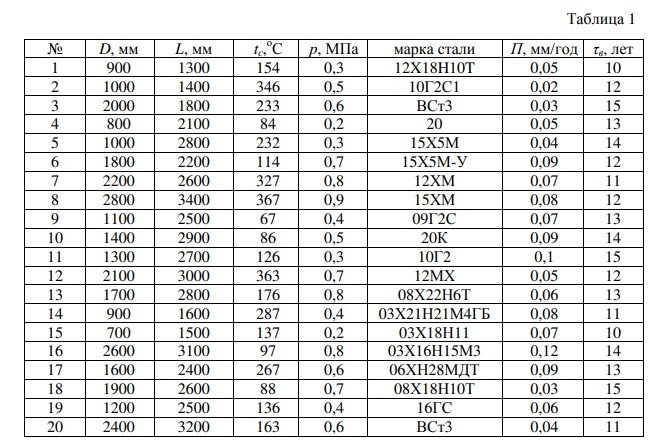

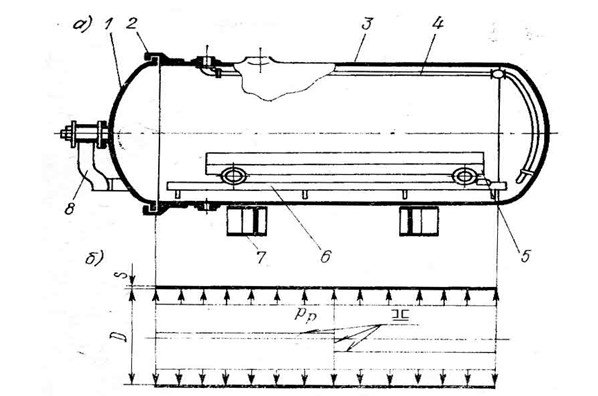

Рассчитать по данным таблицы 1 тонкостенный аппарат на прочность от действия внутреннего давления.

Исходные данные. Длина обечайки L = 1800 мм; внутренний диаметр D = 2000 мм; рабочее давление p = 0,6 МПа; температура среды в котле t_c=233 ^oС, материал котла – листовой прокат из стали ВСт3 (ГОСТ 380 – 71); скорость коррозии П = 0,03 мм/год; срок эксплуатации τ_в = 15 лет. Массу воды в котле при гидравлическом испытании условно не учитывать.

Решение:

Расчетная температура стенки котла t= t_c=233^oС, так как температура среды положительна.

Допускаемое напряжение:

в рабочем состоянии [] = * = 1122 = 122 МПа, где * = 122 МПа для стали ВСт3 при температуре t = 233^oС; = 1, так как аппарат изготавливается из листового проката;

при гидравлических испытаниях []_и= _Т20/1,1 = 240/1,1 = 218,2 МПа, где _Т20 = 240 МПа для стали ВСт3 при +20 ^oС.
