В кожухотрубном теплообменнике, схема которого представлена на рис. 1, в трубном пространстве движется поток 2, а в межтрубном – поток 1. В соответствии с табл., определить характеристики потоков: V объемный расход; G – массовый расход.

В кожухотрубном теплообменнике, схема которого представлена  на рис. 1, в трубном пространстве движется поток 2, а в межтрубном – поток 1. В соответствии с данными, приведенными в табл. 1.1, определить характеристики потоков: V – объемный расход, м³/час; G – массовый расход, кг/час; w – скорость, м/с; d_Э – эквивалентный диаметр трубного и  межтрубного  пространства;  гидродинамические  режимы  движения потоков (по Re); V0 – объемные расходы газов, приведенные к нормальным условиям, м³/час.

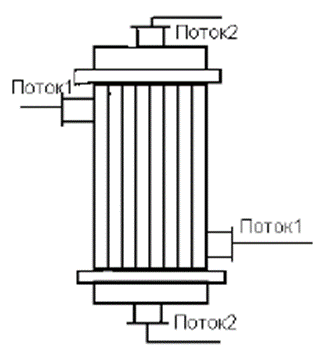

Рис. 1. Принципиальная схема кожухотрубного теплообменника.

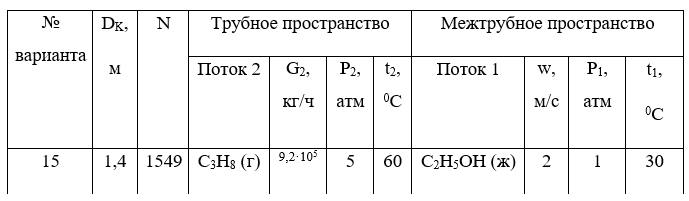

Таблица 1.1 – Исходные данные к задаче 1
