В кожухотрубном теплообменнике, схема которого представлена на рис. 1, в трубном пространстве движется поток 2, а в межтрубном – поток 1. В соответствии с данными, приведенными в табл. 1.1, определить характеристики потоков.

19 сентября 2024
Процессы и аппараты

Условие:

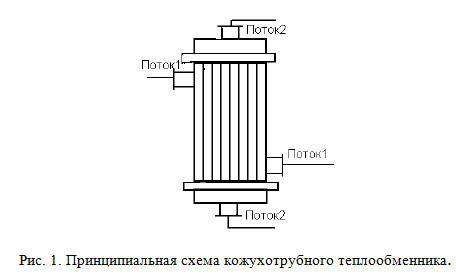

В кожухотрубном теплообменнике, схема которого представлена на рис. 1, в трубном пространстве движется поток 2, а в межтрубном – поток 1.

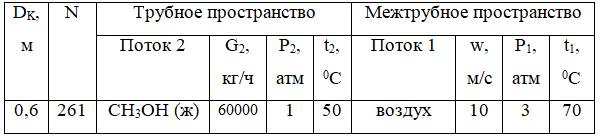

В соответствии с данными, приведенными в табл. 1.1, определить характеристики потоков: V – объемный расход, м³/час; G – массовый расход, кг/час; w – скорость, м/с; dЭ – эквивалентный диаметр трубного и межтрубного пространства; гидродинамические режимы движения потоков (по Re); V₀ – объемные расходы газов, приведенные к нормальным условиям, м³/час.

Решение:

Расчет параметров потока 2 в трубном пространстве

Согласно ГОСТ 15119-79 и 15121-79, в трубном пространстве теплообменного аппарата с DK=0,6 м используются трубы размером 25х2 мм. Таким образом, эквивалентный диаметр трубного пространства равен:
