Условие задачи

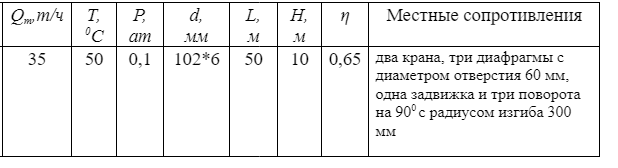

Насос перекачивает нитробензол с расходом Qm из бака с атмосферным давлением в реактор, где поддерживается избыточное давление P. Труба стальная, диаметр d , длина L. Коррозия трубы незначительная. Имеются следующие местные сопротивления. Высота подъема жидкости -H. Вычислите мощностьнасоса при условии, что его КПД равно η. Температура нитробензола Т.
Ответ
Схема установки приведена на рис.
Для последующих расчетов используем справочные значения плотности и коэффициента динамической вязкости нитробензола при 500С:
=1173 кг/м3
=1,2410-3 Пас
Рассчитываем скорость перемещения жидкости в трубопроводе:
w=(4∙V)/(∙d2)=(4∙Q)/(∙∙d2),
где V, Q соответственно объемный и массовый расход перекачиваемой жидкости; Q=35 т/ч=9,72 кг/с;
d-внутренний диаметр трубопровод...
