Условие задачи
Для заданной предметной области и указанного минимального списка характеристик построить средствами UML:
• диаграмму вариантов использования,
• диаграмму деятельности и
• диаграмму классов.
Предметная область ИС: Договорная деятельность организации
Минимальный список характеристик: шифр договора, наименование организации, сроки выполнения, сумма договора, примечания, вид договора, номер, ФИО, адрес, телефон, должность, оклад сотрудников, сроки работы данного сотрудника по данному договору.
Ответ
Все диаграммы в данной работе построены с помощью CASE-средства Star UML версии 3.1.0.

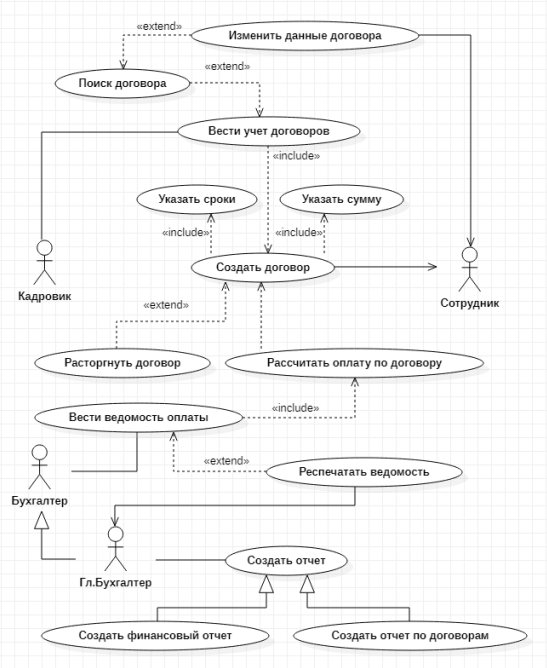

Диаграмма вариантов использования

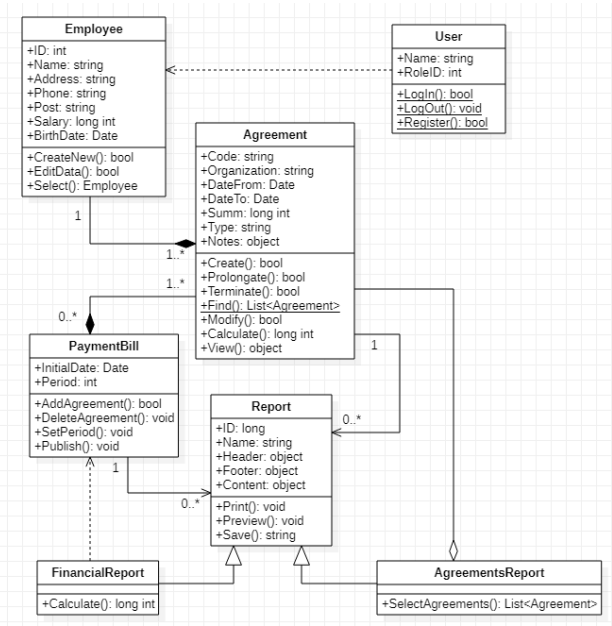

Диаграмма классов
Спецификация класса Employee сотрудник
