Условие:

Реализовать функцию четырех переменных с помощью мультиплексора

а) типа «16-1»; б) типа «8-1»; в) типа «4-1».

Решение:

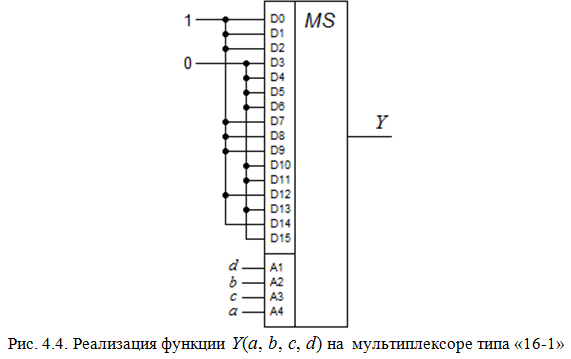

a) Функция Y=(3,4,5,6,10,11,13,15) задана номерами наборов переменных, на которых принимает значение нуля. Подадим на входы мультиплексора с указанными номерами значение 0, на остальные 1 (рис.4.4).

б) Составим таблицу истинности функции Y = (3,4,5,6,10,11,13,15) (табл. 4.1).

Таблица 4.1. Таблица истинности функции Y (a, b, c, d)
