Выполнить синтез суммирующего, вычитающего и недвоичного счетчика.

«Выполнить синтез суммирующего, вычитающего и недвоичного счетчика.»
  • Программирование

Условие:

Выполнить синтез суммирующего, вычитающего и недвоичного счетчика.

Решение:

Суммирующий счетчик.

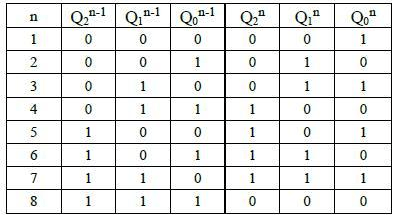

Запишем таблицу переходов для 3-разрядного счетчика.

Обратимся к таблице переходов суммирующего счетчика.

Переключение триггера нулевого разряда происходит по каждому синхроимпульсу, т.е. на входы должна постоянно подаваться "1". Переключение триггера первого разряда происходит на 2, 4, 6 и 8 строках таблицы. При этом предыдущее состояние нулевого разряда всегда равно "1". Сл...
