Условие задачи

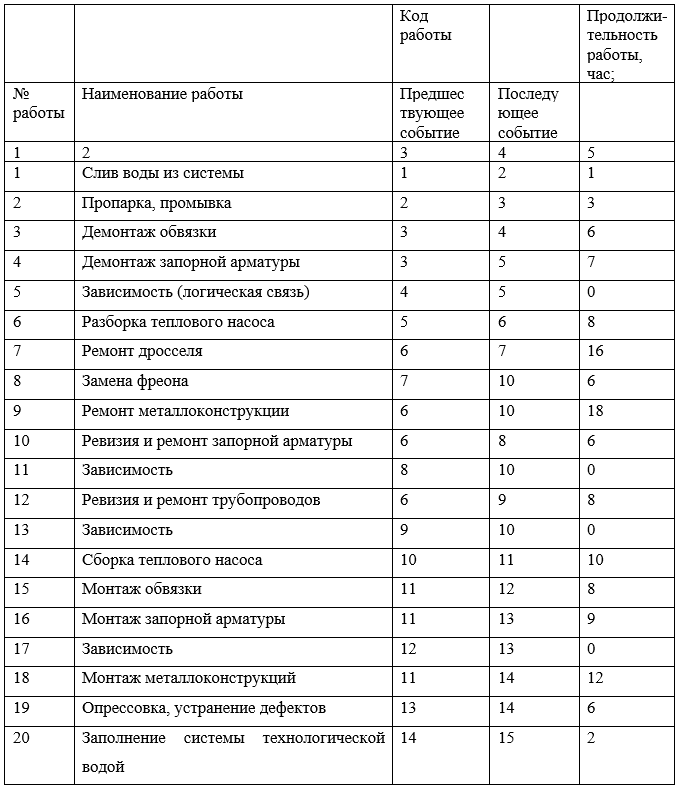

Исходные данные для построения сетевого графика капитального ремонта теплообменника и последующего расчета параметров сетевой модели.
Ответ
Проведем расчет параметров событий. Для расчёта параметров сетевого графика графическим методом все события (кружки) делим на четыре сектора (рис.2). В нижних секторах проставляем коды событий. В левые секторы в процессе расчёта вписываем наиболее ранние сроки свершения событий ( tjES ), а в правые - наиболее поздние сроки свершения событий ( tjLF ). В верхних секторах проставляем резервы событий (Rj).
Расчёт наиболее ранних сроков свершения событий ведётся слева направо, начиная с исходного события и заканчивая завершающим событием. Ранний срок свершения исходного события принимается ра...
