Условие задачи
Расчет параметров сетевого графика
Требуется определить продолжительность процесса на основе разработки сетевого графика. Исходные данные представлены в табл. 1.

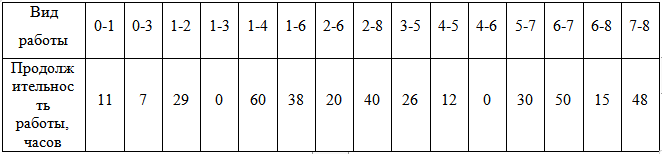

Таблица 1. Продолжительность работы, часы
Ответ
Построим сетевой график (рис. 1).

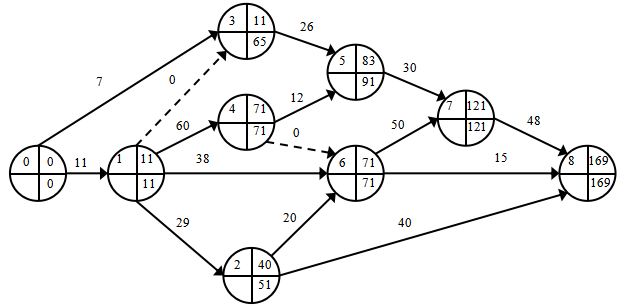

Рис. 1 Сетевой график
Пояснения к расчету параметров сетевого графика представлены в табл. 2 и табл. 3.

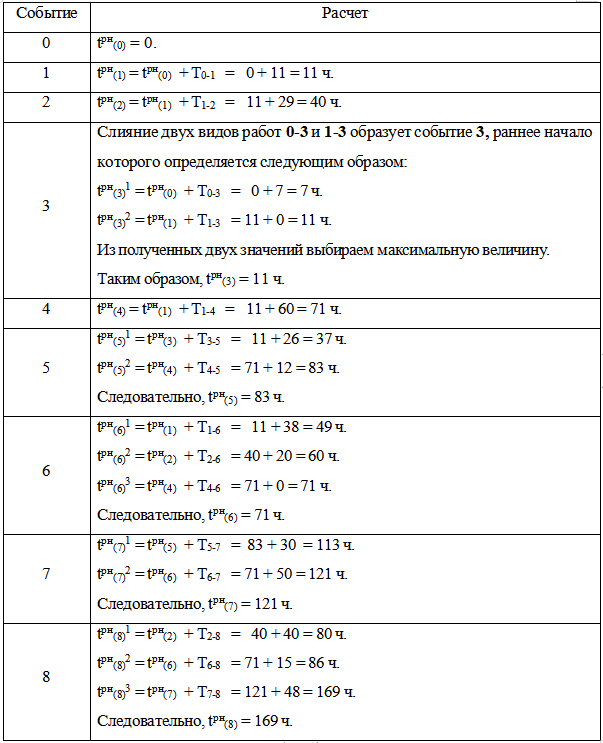

Таблица 2 - Расчет раннего срока начала работы (tpн(j))
Табли...
