Условие задачи

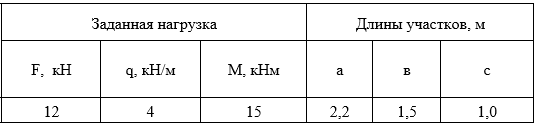

1. Для заданных схем статически определимых балок определить:
· опорные реакции и построить эпюры поперечных сил и изгибающих моментов;
· на эпюрах должны быть проставлены числовые значения величин в характерных точках.
Для каждого участка балки необходимо:
· записать уравнения определяемых величин и вычислить их значения для характерных точек.
2. В задаче 4б дополнительно:
· из условия прочности подобрать стальную балку двутаврового сечения;
· вычислить для этой балки максимальные значения нормального и касательного напряжений;
· в опасных сечениях построить эпюры изменения нормальных и касательных напряжений по высоте двутавровой балки;
Чертежи балок выполняются в произвольном масштабе.
Ответ
1. Составим расчетную схему.
2. Определим реакции опор.
Составим уравнение моментов всех сил относительно точки А.
Составим уравнение моментов всех сил относительно точки В.
