1. Определить степень статической неопределимости рамы. 2. Определить значение реакций. 3. Записать уравнение поперечной силы Qy(z), изгибающего момента Mx(z), и граничные условия.

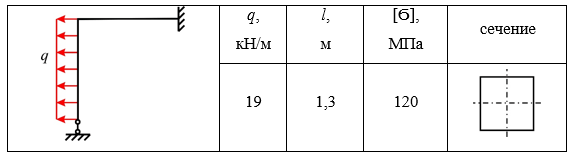

Условие:

1. Определить степень статической неопределимости рамы.

2. Определить значение реакций.

3. Записать уравнение поперечной силы Qy(z), изгибающего момента Mx(z), и граничные условия. Рассчитать значения Qy, Mх на каждом стержне рамы.

4. Выполнить чертёж схемы и эпюр в масштабе.

5. Подобрать, по условию прочности указанное в исходных данных поперечное сечение стержня из расчета на прочность по изгибающему моменту.

Данная система является статически неопределимой, поэтому сначала определим количество лишних связей:

n=m3=43=1.

Решать будем методом сил.

Система, нагруженная реальной нагрузкой:

1 стержень: Q_y1(z)= qz; M_x1(z)= qz²/2

2 стержень: Q_y2(z)= 0; M_x2(z)= ql²/2

Г.У.: Q_y1(0)=0; M_x1(0)=0;

Q_y1(l)= ql=191,3=24,7 кН;

М_х1(l)= ql²/2=191,32/2=16,06 кНм.

Система, нагруженная единичной силой:
