Для заданной расчётной схемы (рис. 3.1) необходимо:

1) определить величину крутящих моментов на участках и построить эпюру их изменения по длине вала;

2) исходя из условий прочности при кручении, определить диаметр вала и округлить полученное значение до целого числа в большую сторону;

3) определить значения максимальных касательных напряжений на участках и построить эпюру их изменения по длине вала;

4) определить значение углов закручивания на границах участков и построить эпюру углов закручивания по длине вала.

Исходные данные: Т₁=3 кН·м; Т₂=1,5 кН·м; а=0,8 м; b=1,6 м; [τ]=90 МПа.

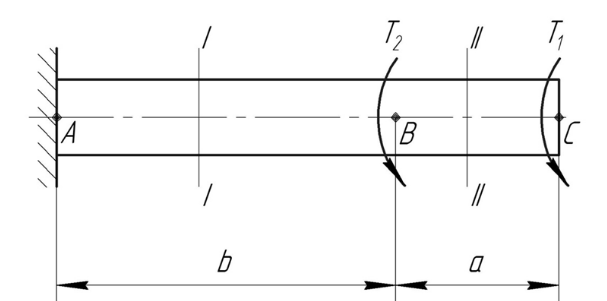

Рис. 3.1. Расчетная схема вала
