Условие:
1. Определить значение реакций в опоре и заделке.

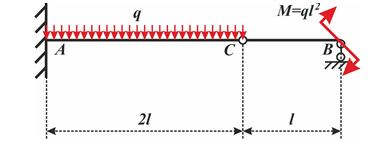

2. Построить эпюры поперечных сил QY и изгибающего момента MX. Схема представлена на рисунке.
Решение:

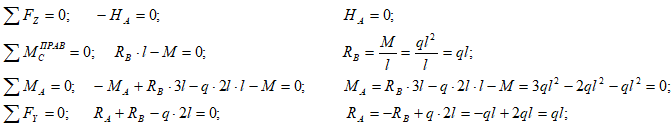

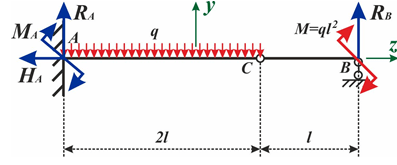

1) Определим реакции опор балки из уравнений равновесия.
2) Разобьем балку на 2 участка и запишем уравнения для поперечных сил QY и изгибающих моментов MX на каждом участке.
