1. Определить значение реакций в заделке. 2. Построить эпюры поперечных сил QY и изгибающего момента MX. Схема представлена на рисунке.

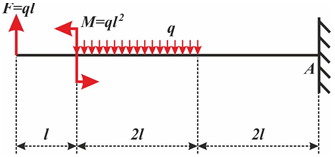

«1. Определить значение реакций в заделке. 2. Построить эпюры поперечных сил QY и изгибающего момента MX. Схема представлена на рисунке.»
- Сопротивление материалов
Условие:
1. Определить значение реакций в заделке.
2. Построить эпюры поперечных сил QY и изгибающего момента MX.
Решение:

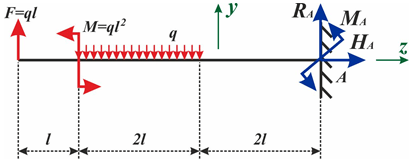

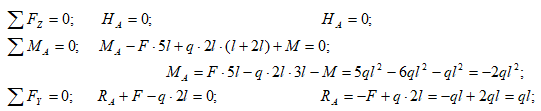

1) Определим реакции опор балки из уравнений равновесия.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
