Условие задачи
- Построить эпюру крутящих моментов в долях М .
- Построить эпюру относительных углов закручивания
в долях M/(GIкр) , где
- Построить эпюру углов поворота
в долях Ml/(GIкр) . - Построить эпюру наибольших касательных напряжений
в долях M / Wкр , где
- Подобрать диаметр стержня по условию прочности, приняв
= 300 МПа и запас прочности n = 1,5 . Для этого вначале по IV теории прочности потенциальной энергии изменения формы найти предел текучести на сдвиг
,а затем найти допускаемое касательное напряжение
Ответ
Разбиваем вал на участки. Вал имеет три участка. Следовательно, для построения эпюры внутренних крутящих моментов достаточно три раза применить метод сечений.
М (х1) = -М2 = -4М;
М (х2) = - М2 - М2 = -8М;
М (х3) = - М2 - М2 - М1 = -9М;

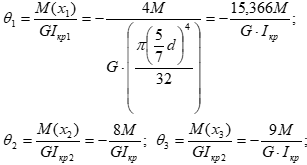

Определим относительные углы закручивания каждого участка:
Построим эпюру углов закруч...
