Абсолютно жесткий брус опирается н шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров. Рис.1. расчетная схема Требуется: 1) Найти усилия и напряжения в стержнях, выразив их через силу Q;2) Найти допускаемую нагрузку Qдоп ,

Дата добавления: 17.01.2024

Условие задачи

Абсолютно жесткий брус опирается н шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров.

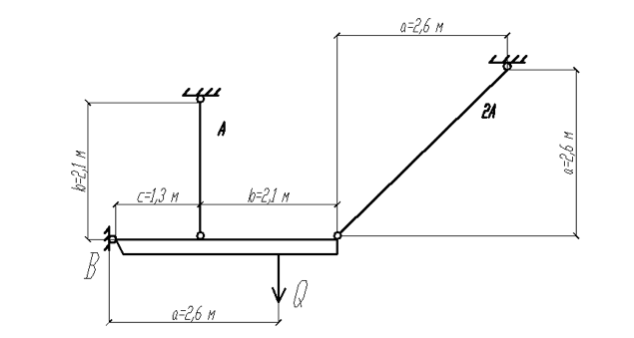

Рис.1. расчетная схема

Требуется:

1) Найти усилия и напряжения в стержнях, выразив их через силу Q;
2) Найти допускаемую нагрузку Qдоп , приравняв большее из напряжений в двух стержнях допускаемому напряжению

3)Найти предельную грузоподъемность, если

4) Определить перемещение точки приложения силы Q.

Исходные данные:

Ответ

Найдем усилия и напряжения в стержнях

Рис.2. расчетная схема статически неопределимой задачи.

Для составления уравнений равновесия покажем схему сил. Для этого абсолютно жёсткий брус отсоединим от шарнирно-неподвижной опоры B и прикладываем две реакции Bx и By, стержни 1 и 2 разрезаем и в сечениях показываем продольные силы N1 и N2
