Условие задачи
Абсолютно жесткий брус опирается на шарнирно-неподвижную опору и поддерживается стержнями 1 и 2, изготовленными из стального проката). Требуется:
1. найти грузоподъемность заданной статически неопределимой системы (СНС) из расчета на прочность по допускаемым нормальным напряжениям
2. определить допускаемую нагрузку после преобразования СНС в статически определимую конструкцию путем исключения из расчетной схемы СНС одного (любого) из стержней;
3. оценить в процентах разницу между величинами по отношению к и сделать общий вывод об эффективности СНС в сравнении со статически определимой системой.

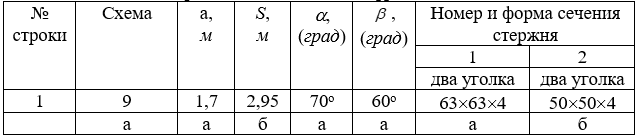

Исходные данные для решения задачи для шифра 99:
Расчетная схема

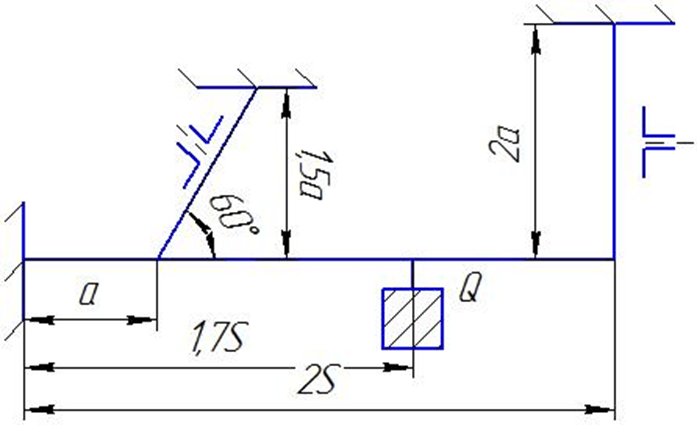

Рис. 1
Ответ
1) Вычисляем площади поперечных сечений 1-го и 2-го стержней стержней по таблице сортамента стального равнобокого уголка(ГОСТ 8509-93):
Для I стержня 2 уголка
