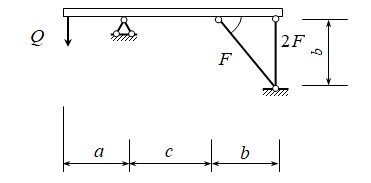

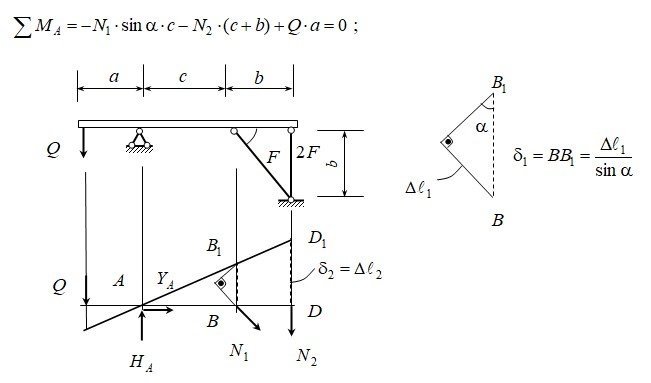

Абсолютно жесткий брус опирается на шарнирно-неподвижную опору и прикреплен к двум стержням при помощи шарниров. Требуется:Найти усилия и напряжения в стержнях, выразив их через силу Q;

Определить в сечениях плоской рамы (рис. 7.12) силовые факторы и построит их эпюры. Определим реакции опор, для чего отбросим опоры, а их действие заменим неизвест-ными реакциями Y1, Y3.

Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать прямоугольное сечение. Построить упругую линию балки.

Дано: таблицы, Требуется: 1. построить в выбранном масштабе векторы сил F1 и F2; 2. вычислить модули сил F1 и F2; 3. построить равнодействующую R этих сил, определить ее модуль и угол наклона к оси абсцисс;
