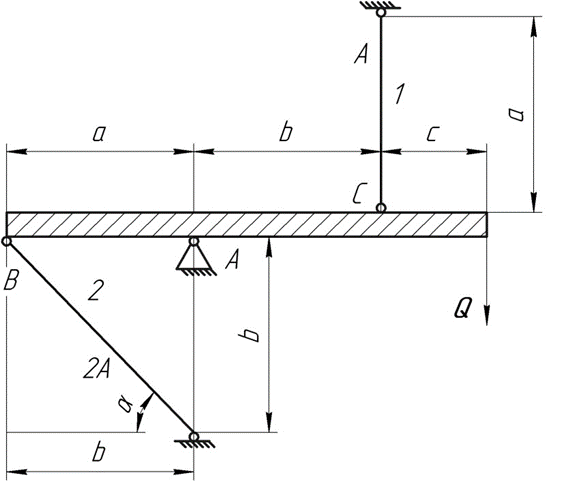

Абсолютно жесткий брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров. Требуется: Найти усилия и напряжения в стержнях, выразив их через силу Q;

    Абсолютно жесткий брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров. Требуется:

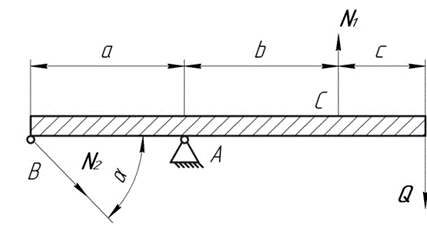

    Найти усилия и напряжения в стержнях, выразив их через силу Q;

    Найти величину допускаемой нагрузки, действующей на систему Qдоп, приравняв максимальное напряжение, возникающее в стержнях, расчетному сопротивлению стали R = 160 МПа;

    Найти предельную грузоподъемность системы Qmax, и допускаемую нагрузку Q’доп при заданном пределе текучести стали σ_y = 240 МПа и коэффициенте запаса прочности k = 1.5;
    Сравнить Q_доп , полученную из расчета по предельным состояниям, с величиной Q’_доп , вычисленной из расчета по допускаемым нагрузкам.

    Исходные данные:

a = 2.3 м; b = 2.3 м; F = 100 кН; c = 1.3 м; A = 13 см²;
