Условие задачи
Абсолютно жесткий брус ОВ, нагруженный сосредоточеной силой F и парой сил с моментом М, удерживается в покое тремя стальными стержнями 1,2,3, поперечными сечениями которых являются равнополочные уголки.
Требуется:
1. Определить из условий прочности на растяжение и сжатие минимально допустимые площади поперечных сечений поддерживающих стержней (уголков).
2. Подобрать номер профиля каждого поддерживающего стержня из сортамента (Уголки стальные горячекатаные равнополочные ГОСТ 8509).
3. Вычислить абсолютную линейную, относительную продольную и относительную поперечную деформации каждого стального стержня.
Ответ

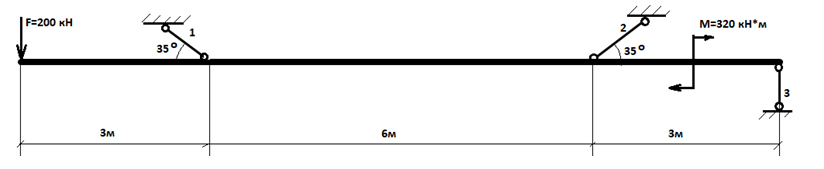

1. Составим расчетную схему.

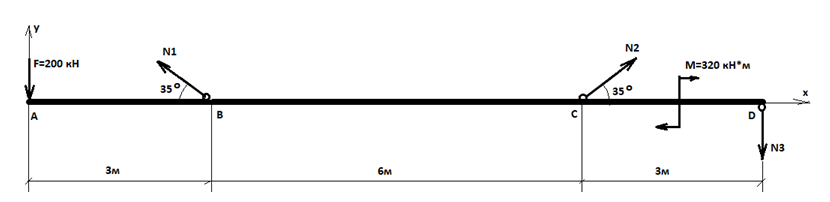

2. Удаляем стержни, заменяем их усилиями.
Составим уравнения статики:
