Абсолютно жесткий брус поддерживается стальной тягой, медной тягой и деревянным подкосом. Определить необходимые размеры поперечных сечений тяг и подкоса из условий прочности.
«Абсолютно жесткий брус поддерживается стальной тягой, медной тягой и деревянным подкосом. Определить необходимые размеры поперечных сечений тяг и подкоса из условий прочности.»
- Сопротивление материалов
Условие:
Абсолютно жесткий брус поддерживается стальной тягой 1; медной тягой 2 и деревянным подкосом 3 (рис.). Определить необходимые размеры поперечных сечений тяг и подкоса из условий прочности, если Rст=210МПа; Rм=150 МПа; Rдер=16 МПа; a=2м; М=450кНм ; F=50кН; ∟α = 30°. Формы поперечных сечений тяг указаны на схеме.
Исходные данные
Решение:

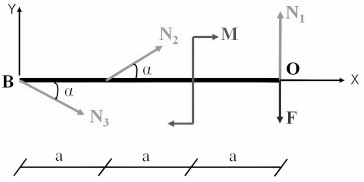

1) Изобразим усилия в стержнях. Их направления выбираем произвольно.

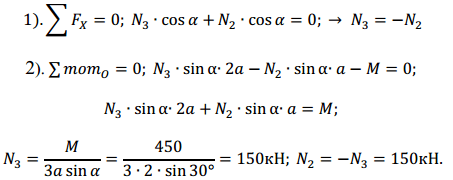

2) Найдем усилия из уравнений статики.
Знак минус усилия N2 означает, что мы не угадали...
