  4. Абсолютно жесткий горизонтально расположенный брус опирается на шар-нирно неподвижную опору и прикреплен к двум стержням п...

Абсолютно жесткий горизонтально расположенный брус опирается на шар-нирно неподвижную опору и прикреплен к двум стержням при помощи шарниров (рис. 1). Один стержень имеет поперечное сечение А, другой - 2А.

«Абсолютно жесткий горизонтально расположенный брус опирается на шар-нирно неподвижную опору и прикреплен к двум стержням при помощи шарниров (рис. 1). Один стержень имеет поперечное сечение А, другой - 2А.»
  • Сопротивление материалов

Условие:

Абсолютно жесткий горизонтально расположенный брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням при помощи шарниров (рис. 1). Один стержень имеет поперечное сечение А, другой - 2А. На брус действует вертикальная сила F, приложенная в указанной на рисунке точке.

Дано:

А = 11 см2, а = 2,3м, b = 3,3м, с=1,1м, α =π/4 рад.

Требуется:

1) найти усилия и напряжения в стержнях, выразив их через силу F;

2) найти допускаемую нагрузку Fдоп, приравняв большее из напряжений в двух стержнях допускаемому напряжению [σ]=160 МПа,(16кН/см2).


Рисунок 1

Решение:

Находим усилия и напряжения в стержнях, выразив их через F.

Представим силовую схему и схему деформации системы.

Рисунок 2, а). Силовая схема

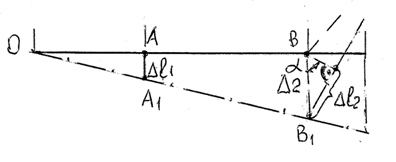

Рисунок 2, б). Деформационная схема

Составляем уравнение равно...
