Условие:

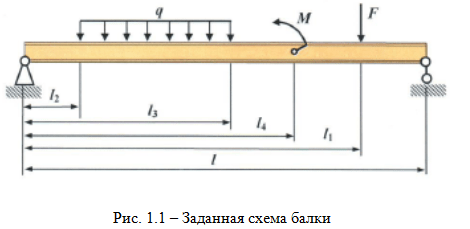

 Балка квадратного сечения нагружается силой F = 26 кН, q = 42 кН / м и моментом M = 5 кНм. Длина l1 = 0,9 м, l2 = 0,2 м, l3 = 0,5 м, l4 = 0,7 м и l = 1,1 м. Материал балки - сталь С235.

Нарисуйте схемы поперечных и изгибающих моментов и выберите нужный квадратный профиль.

Решение:

1. Определение опорных реакций

Предположительно направим реакции вверх. Составим уравнения равновесия относительно точки А:

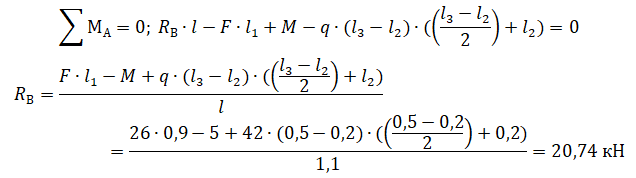

Составим уравнения равновесия относительно точки В:
