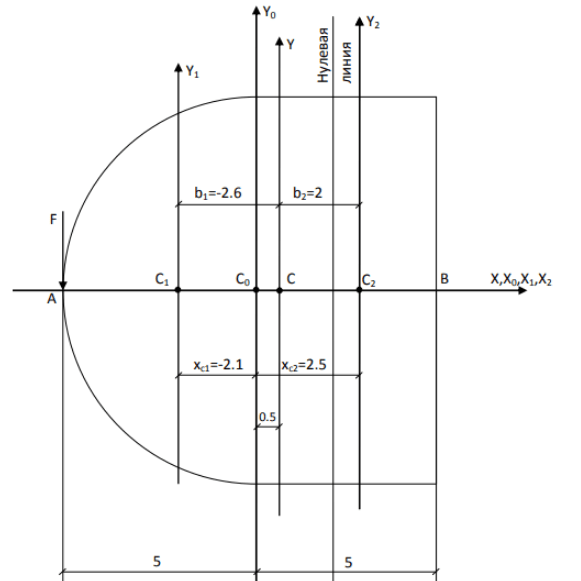

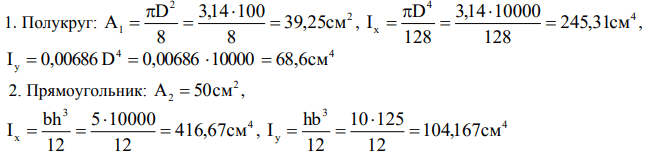

Чугунный короткий стержень, поперечное сечение которого изображено на рисунке 9, сжимается силой F, приложенной в точке А. Требуется найти допускаемую нагрузку F.

Для сечения, составленного из прокатных профилей, требуется: 1. Вычертить сечение в масштабе 2. Определить положение центра тяжести и показать на чертеже положение горизонтальной и вертикальной центральных осей.

Определить реакции опор и выполнить проверку. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы. Выполнить проверку правильности построения эпюр методом вырезания узлов.

Определить запас устойчивости продольно нагруженной стойки (рис. 10.28а) при двух вариантах ее изготовления из двух швеллеров №5 и двух полос (рис. 10.28б, в).
