Дана балка с характеристиками. Построить эпюры поперечных сил, изгибающих моментов, подобрать поперечные сечений балки по условию прочности.
«Дана балка с характеристиками. Построить эпюры поперечных сил, изгибающих моментов, подобрать поперечные сечений балки по условию прочности.»
- Сопротивление материалов
Условие:

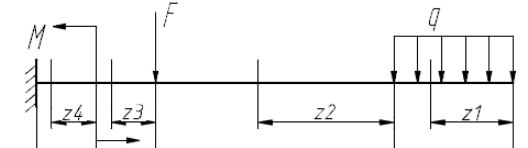

Дана балка с характеристиками M=20 кНм; F=18 кН; q=12 кН/м; l1=0,5 м; l2=0,5 м; l3=2 м; l4=1 м; [σ]=150 МПа
Построить эпюры поперечных сил, изгибающих моментов, подобрать поперечные сечений балки по условию прочности.
Решение:
Дано:
M=20 кНм ;
F=18 кН ;
q=12 кН/м ;
l1=0,5 м ;
l2=0,5 м ;
l3=2 м ;
l4=1 м ;
[]=150 МПа
1). Построение эпюры поперечных сил Q
1 участок 0z_1l_4
Q=q∙z1
2 участок 0z2l3
3 участок 0z3l2
