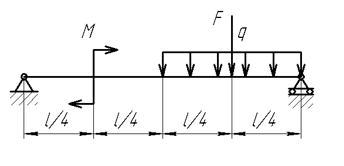

Дана двуопорная балка, на которую действуют: равномерно распределенная нагрузка q = 4 кН/м, сосредоточенная сила F = 20 кН и момент М = 10 кН⋅м. Длины участков зависят от параметра l = 4 м.

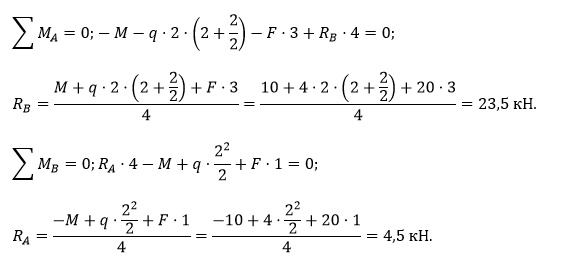

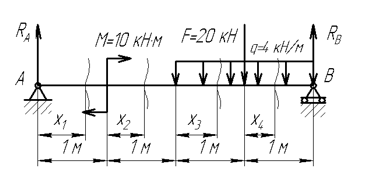

1. Определить опорные реакции.

2. Построить эпюры изгибающих моментов и поперечных сил.

3. Определить опасные сечения и из условия прочности подобрать номер двутавра.

4. Определить прогибы  в  середине  межопорного  пролета  и  на  конце консоли, используя универсальное уравнение изогнутой оси балки (уравнение  начальных  параметров),  (при  отсутствии  консоли величину  второго  прогиба  определить  в  сечении,  отстоящем  от правой шарнирной опоры величину  l/4)  и построить упругую линию балки.
