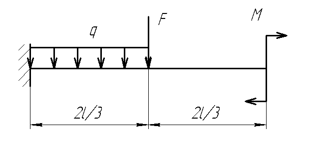

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 8 кН/м, сосредоточенная сила F = 26 кН и момент М = 8 кН⋅м. Длины участков зависят от параметра l = 9 м.
«Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 8 кН/м, сосредоточенная сила F = 26 кН и момент М = 8 кН⋅м. Длины участков зависят от параметра l = 9 м.»
- Сопротивление материалов
Условие:
Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 8 кН/м, сосредоточенная сила F = 26 кН и момент М = 8 кН⋅м. Длины участков зависят от параметра l = 9 м.
Требуется:
1. Определить опорные реакции.
2. Построить эпюры изгибающих моментов и поперечных сил.
3. Из условия прочности подобрать номер двутавра, а также определить диаметр круга сечения.
Решение:

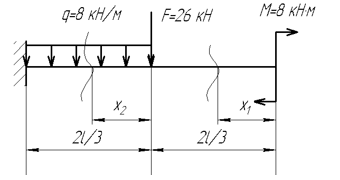

1) Для построения эпюр M и Q балку необходимо разбить на грузовые участки. Балка, представленная на рабочей схеме, имеет два выраженных участка. Используя метод сечений отсчет координат производим от начала каждого участка.
2) Находим поперечные силы и изгибающие моменты.
