![Дано: a=0,4м; b=0,7м; с=0,2м; d=0,3м Т_1=1кНм; Т_2=3кНм; Т_3=2кНм; Т_4=4кНм; τ_Т=150МПа; G=0,8∙〖10〗^5 МПа; [θ]=0,12 рад⁄м; n=2](/public/images/library/external/library-detail-hero-book.png)
Условие:

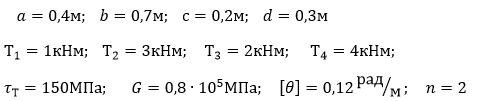

Дано:
Требуется:
1) Определить D диаметр вала из расчетов на прочность и жесткость;
2) Построить эпюры крутящих моментов и абсолютных углов закручивания.
Решение:

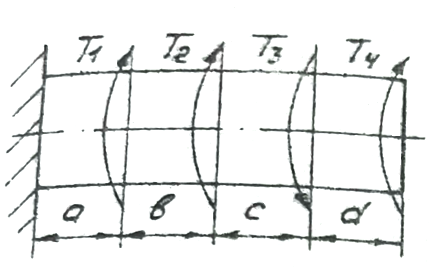

1) Вычерчиваем расчетную схему
Строим эпюру крутящих моментов Т по участкам
Tmax=4кНм - максимальное значение крутящего момента.
2) Определим диаметр вала из условия прочности при кручении
Здесь
