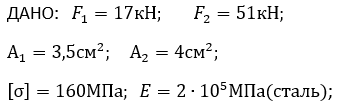

ДАНО: F_1=17кН; F_2=51кН; A_1=3,5〖см〗^2; А_2=4〖см〗^2; [σ]=160МПа; E=2∙10^5 МПа(сталь); Требуется: проверить прочность, найти наиболее напряженный участок, найти удлинение бруса.

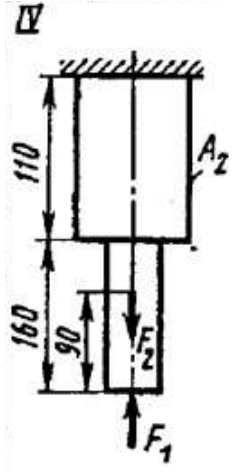

1) Вычерчиваем в масштабе расчетную схему бруса (рис.1a), делим стержень на участки, получается три участка.

2) Определяем значения продольных сил N на участках

Строим эпюру продольных сил (рис.1b).

3) Вычисляем значения нормальных напряжений:
