Условие:
Требуется: проверить прочность, найти наиболее напряженный участок, найти удлинение бруса.
Решение:

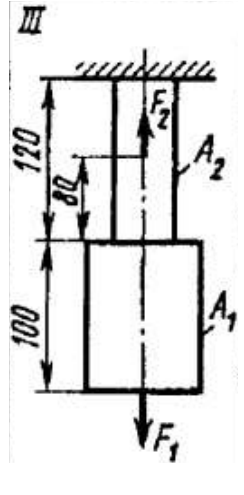

1) Вычерчиваем в масштабе расчетную схему бруса (рис.1a), делим стержень на участки, получается три участка.
2) Определяем значения продольных сил N на участках
Строим эпюру продольных сил (рис.1b).
3) Вычисляем значения нормальных напряжений:
- первый участок, условие прочности выполняется
