Условие:
Дано поперечное сечение стержня (рис.1).
Требуется:
1. Начертить заданное поперечное сечение в масштабе, проставить размеры в сантиметрах.
2. Определить координаты центра тяжести сечения и провести горизонтальную и вертикальную центральные оси.
3. Определить осевые и центробежный моменты инерции сечения относительно проведенных центральных осей.
4. Определить положение главных центральных осей инерции и показать их на чертеже.
5. Вычислить величины главных центральных моментов инерции.
6. Определить величины главных центральных радиусов инерции сечения.

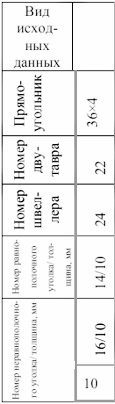

Исходные данные:

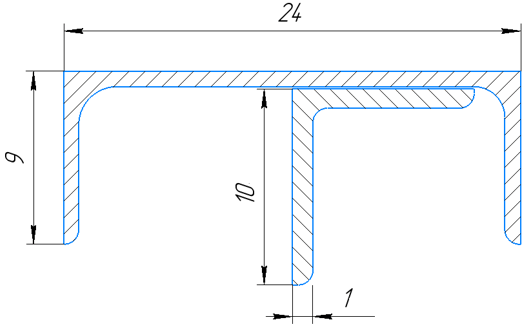

Рис. 1
Решение:
Из таблицы сортамента выписываем геометрические характеристики прокатных и гнутых профилей, входящих в заданное сечение.

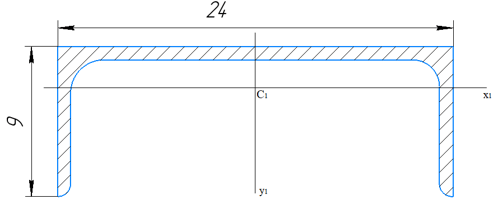

1. Швеллер №24
Площадь сечения A1 = 30,6 cм2, y0=2,42 см
Осевые моменты инерции...
