Определить реакции опор A и B и давление в промежуточном шарнире C. Исходные данные: схема конструкции; P равно восемь кН; M равно двадцать кНм; равно два кН/м ; a равно один м.
- Сопротивление материалов
Условие:
Определить реакции опор A и B и давление в промежуточном шарнире C.

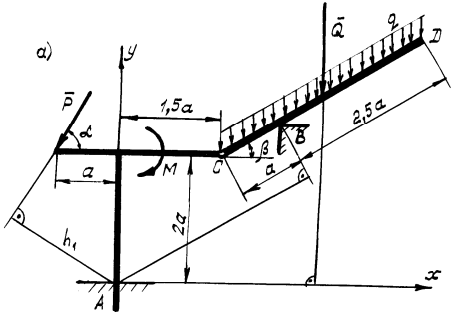

Исходные данные: схема конструкции (рис. 1а); P = 8 кН; M = 20 кНм; q = 2 кН/м ; a = 1 м; α = 60о; β = 30о.
Рис. 1а
Решение:
Данная конструкция состоит из двух тел, сочлененных шарниром C. Задачу можно решить двумя способами.
Первый способ. Мысленно освобождаемся от связей, наложенных на каждое из тел, заменяя их на соответствующие реакции. Рассматриваем системы уравновешивающихся сил, приложенных к каждому телу в отдельности.
На первое тело (рис. 1б) действуют: сила P, пара сил с моментом M, реакция опоры A и давление балки CD в точке C. Реакция жесткой заделки A представляется силами и парой сил с моментом MА, а давление балки CD - составляющими . Указанные силы расположены на плоскости произвольным об...
