Условие:

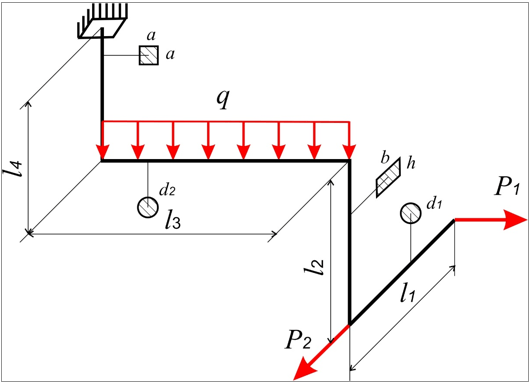

Дано: Схема пространственного бруса, длина его участков, форма поперечного сечения на каждом участке, расположение и значение внешних сил, значение допускаемого напряжения [Ϭ] для материала.

Требуется:

1. Построить эпюры нормальных N, крутящих моментов МК, изгибающих MY, MZ, поперечных сил QY, QZ относительно главных центральных осей поперечных сечений.

2. Подобрать размеры указанных форм поперечных сечений на каждом участке бруса и проверить их на прочность.

3. Определить положение нейтральной оси в наиболее нагруженных сечениях, площадки с максимальным нормальным, касательным, полным и эквивалентным напряжением.

Исходные данные:

Решение:

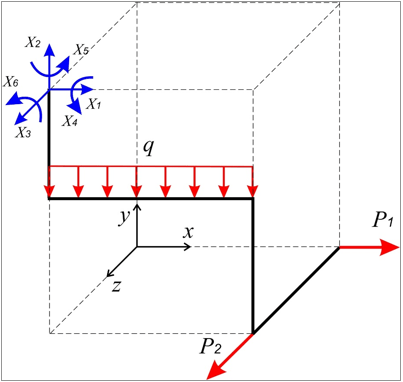

1. Обозначим все внешние силы, составим и решим уравнения равновесия относительно неизвестных внешних сил.

Решая уравнения, получаем:
