Для балки, изображенной на рис. 3 выполнить проектный расчет, подобрав четыре вида поперечного сечения: круглое, квадратное, прямоугольное с отношением высоты сечения к его ширины равное двум и двутавровое. Сравнить выбранные сечения

Дата добавления: 03.11.2024

Условие задачи

Расчет балки на изгиб

Для балки, изображенной на рис. 3 выполнить проектный расчет, подобрав четыре вида поперечного сечения: круглое, квадратное, прямоугольное с отношением высоты сечения к его ширины равное двум и двутавровое. Сравнить выбранные сечения на экономичность по расходу материала.

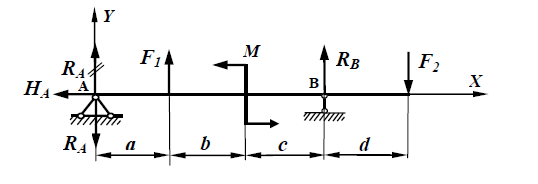

Рисунок 3 – Схема балки

Данные для расчета

– Сосредоточенные силы: F1 = 8 кН; F2 = 5 кН.

– Момент пары сил М = 4 кН·м.

– Длины участков балки: a = 2 м; b = 0,5 м; c = 1,5 м; d = 1м.

Ответ

Решение задачи начинаем с определения опорных реакций.

Для этого составляем уравнения статического равновесия.

В этом уравнении одна неизвестная реакция RB. Найдем её.

Аналогично составим сумму моментов...
