Условие задачи

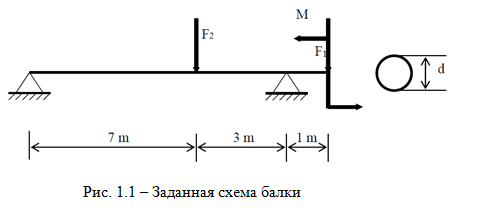

Для балки на двух опорах, показанных на рисунке, определить опорные реакции, построить диаграмму поперечной силы и диаграмму изгибающего момента и определить диаметр балки круглого сечения. Не учитывайте вес балки.
Дано:
Ответ
1. Определение опорных реакций
Рассмотрим балку на рис. 1.2, а. Шарнирно-неподвижная опора А накладывает две связи: горизонтальную и вертикальную RA. Согласно условию задачи в горизонтальном направлении нагрузки отсутствуют. Следовательно, горизонтальная реакция равна нулю, поэтому нет необходимости в ее изображении. Шарнирно-подвижная опора В накладывает одну связь, имеет одну реакцию RB Предположительно направим реакции RA и RB вверх. Составим уравнения равновесия относительно точки А (рис.1.2, а):
