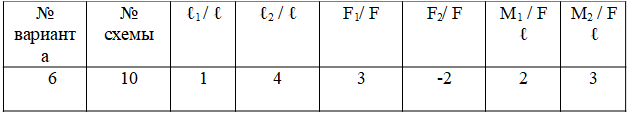

Условие задачи
Для балки на двух опорах построить эпюры Qу и Мх. Выбрать опасное сечение. Из расчета на прочность, приняв F = 10 кН; ℓ = 0,1 м; [] = 150 МПа, подобрать:
- круглое сечение, диаметром d;
- квадратное сечение, со сторонами, равными d;
- двутавровое сечение.
Ответ

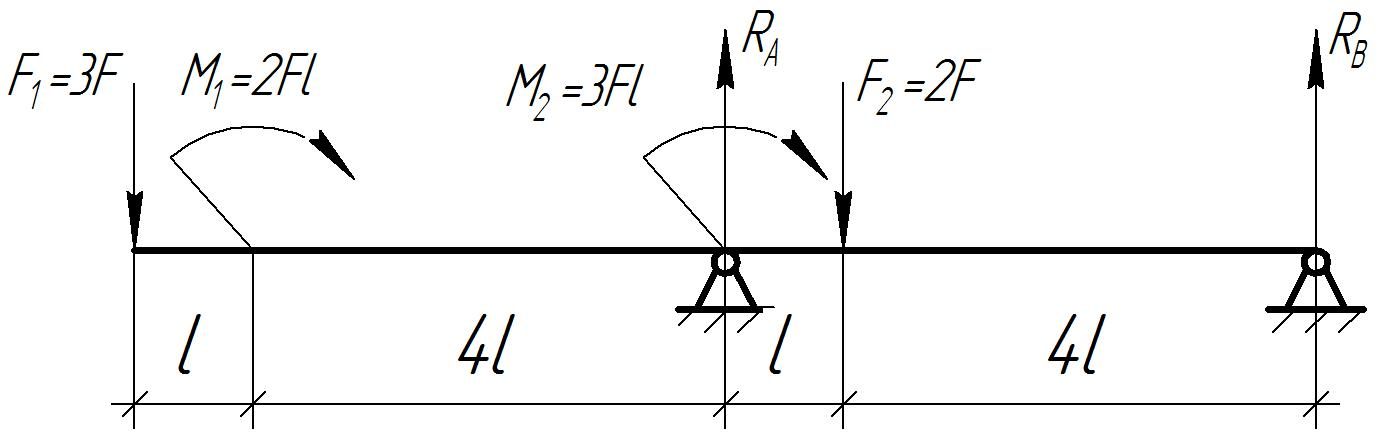

Изобразим расчетную схему балки
Обозначим и определим реакции опор:
