Условие:
Для балки, показанной на рисунке 58, построить эпюры поперечных сил и изгибающих моментов, если: Р=30 кН; М=15 кН; q=10 кН/м; а=2 м, b=2 м, c=2м, d=2м.

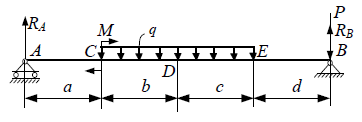

Рисунок 58
Решение:

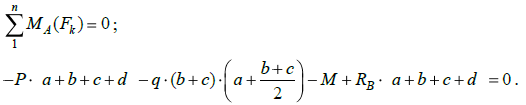

1. Отбросим наложенные в точках A и B связи, заменив их реакциями RA и RB (рисунок 58). Определяем реакции опор балки. Составим уравнения моментов:

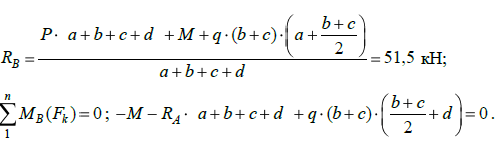

Откуда
Откуда
