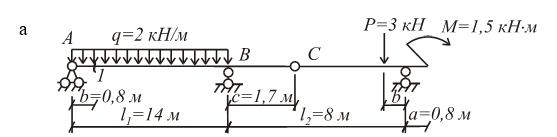

Для балки, рис.1.4 а, с заданными размерами и нагрузкой (
) требуется:
1) аналитически построить эпюры M и Q;
2) построить ЛВ M и Q для сечения в точке 1, рис. 1.4 а, а также ЛВ опорной реакции
;
3) определить значения
по линиям влияния от заданной нагрузки.
Решение:
Построение эпюр M и Q
Поэтажная схема балки показана на рис. 1.4 б. Такая схема позволяет свести расчет заданной многопролетной шарнирной балки к расчету двух простых балок с консолями.
Рассмотрим балку CD, рис. 1.5 а. Определим опорные реакции:
