Условие задачи

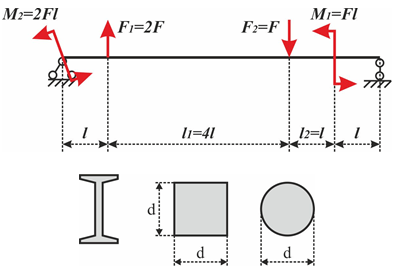

Для балки требуется:
1. Построить эпюры поперечных сил и изгибающих моментов.
2. Из условия прочности подобрать сечения трех типов: двутавр, круг и квадрат.
Дано: [σ] =150 МПа, F=10 кн, l =0,1 м, l1=4l, l2=1, F1=- 2F, F2 =- F, M1 =- Fl, M2=2Fl
Ответ

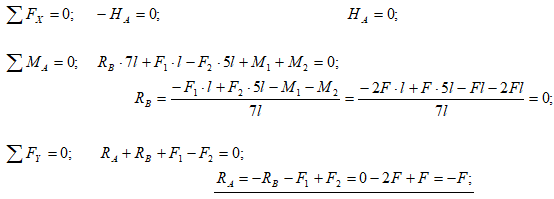

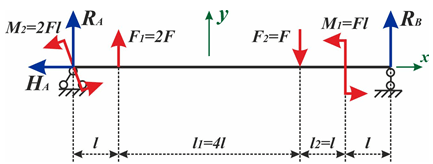

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 4 участка и запишем уравнения для поперечных сил Qy и изгибающих моментов Mz на каждом участке.
