Условие:

Для балок, изображенных на схемах, требуется

  1. построить эпюры внутренних усилий;
  2. указать положение опасного сечения;
  3. для деревянной балки, изображенной на схеме 1, подобрать размеры квадратного поперечного сечения из условия прочности, если [s] = 16 МПа;

  4. для стальной двутавровой балки, изображенной на схеме 2, подобрать номер прокатного профиля из условия прочности.

    Исходные данные: F = 8 кН; q = 4 кН/м; M = 20 кН*м; а = 1 м; b = 3 м.

Решение:

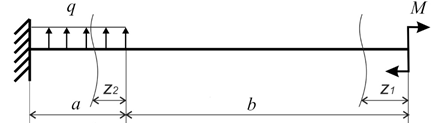

Балка закреплена в жесткую заделку. опорные реакции в ней определять нет необходимости, т.к. сечение будем вести справа-налево.

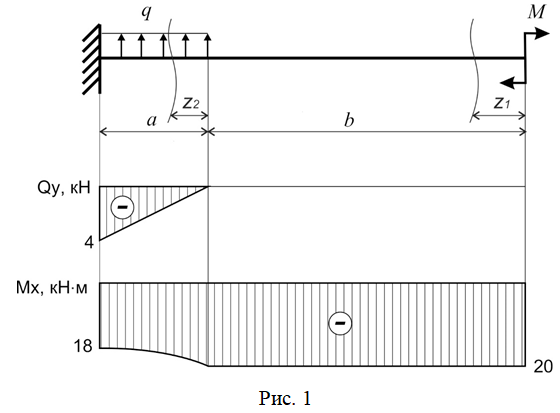

Строим эпюры.

I участок: 0 z1 b

Qy = 0

Mx = -M = -20 кН*м

II участок: 0 z2 a
