Для бруса ступенчатого–переменного сечения и находящегося под действием продольных сил , используя метод сечений, построить эпюру нормальных сил .
«Для бруса ступенчатого–переменного сечения и находящегося под действием продольных сил , используя метод сечений, построить эпюру нормальных сил .»
- Сопротивление материалов
Условие:

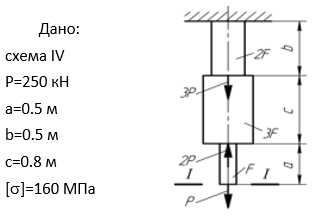

Для бруса ступенчатого–переменного сечения и находящегося под действием продольных сил , используя метод сечений, построить эпюру нормальных сил N. Из условия прочности определить диаметры круглых поперечных сечений. Построить эпюры нормальных напряжений и продольных перемещений. Материал стержня – сталь с модулем продольной упругости Е=2×105 МПа.
Решение:
1. Эпюра N по участкам
N1=P=250 кН
N2=P2Р=250500= 250 кН
N3=P2Р+3З=250500+750= 500 кН
2. Определим площади сечений из условия прочности:
