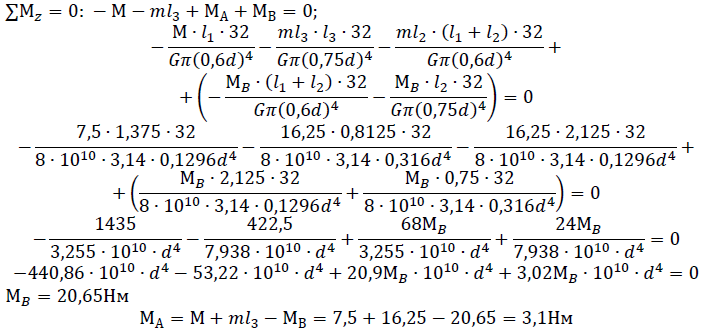

Для бруса, требуется: 1) определить крутящие моменты Mкр и построить эпюру; 2) построить эпюру относительных углов закручивания θ; 3) построить эпюру углов поворота поперечных сечений φ;

Для бруса, требуется:

1) определить крутящие моменты Mкр и построить эпюру;

2) построить эпюру относительных углов закручивания θ;

3) построить эпюру углов поворота поперечных сечений φ;

4) построить эпюру касательных напряжений τ_max;

5) из условия прочности по допускаемым напряжениям и жесткости при кручении определить величину диаметра d круглого поперечного сечения бруса.

Пункты 1-3 выполнить в общем виде, выразив M_кр, θ, φ, τ_max в долях m, l, G, d.

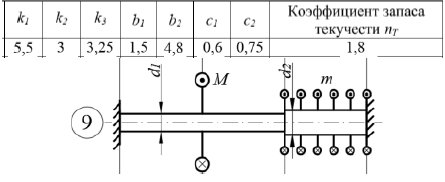

Принять: длина l_i=k_i·l, сосредоточенный момент М_i =b_i·ml, диаметр круглого поперечного сечения d_i =c_i·d.

При определении геометрических размеров принять: интенсивность распределенного момента m = 20 Н, длина l = 0,25 м, модуль сдвига G = 8*10⁴ МПа, предел текучести материала τ_т = 160 МПа, допускаемый относительный угол закручивания [θ] = 1 град/м. Полученный размер диаметра вала округлить в большую сторону до ближайшего значения по норморяду.
