Условие задачи
Для данного составного поперечного сечения требуется:
1. Определить положение центра тяжести.
2. Определить величины осевых и центробежных моментов инерции относительно центральных осей.
3. Определить направление главных центральных осей инерции
4. Найти моменты инерции относительно главных центральных осей инерции.
5. Начертить сечение в масштабе и указать на нем все оси и все размеры.

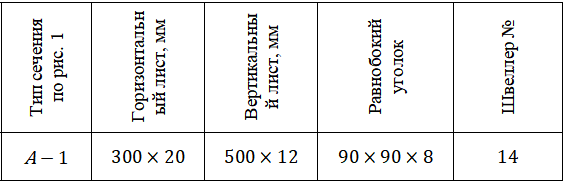

Таблица 1. Исходные данные
Ответ
Выписываем из сортамента размеры и геометрические характеристики стального горячекатаного швеллера с прямыми полками №14П ГОСТ 8240-97 и сводим в табл. 2.
Выписываем из сортамента размеры и геометрические характеристики горячекатаного стального равнополочного уголка №9 ГОСТ 8509-93 и сводим в табл. 3.
На отдельной странице чертим составное сечение в масштабе 1:4 (Рис. 1) с указанием исходных данных. Учитывая, что швеллер занимает горизонтальное положение в составном сечении справочные значения для осей Х и Y меняем местами.
Таблица 2. Выписка из ГОСТ 824097: Швеллеры стальные
