Условие задачи

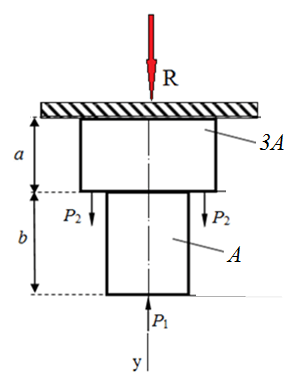

Для данного стержня требуется построить эпюру продольных усилий и эпюру нормальных напряжений, если а = 0,6 м, b = 0,5 м, Р2 = 60 кН, А = 50 см2, укорочения участка длиной «b» в два раза меньше, чем удлинение участка длиной «а».
Ответ
Определим реакцию R в заделке
Для построения эпюры продольных сил используем метод сечений. Рассмотрим 2 сечения
