Условие задачи

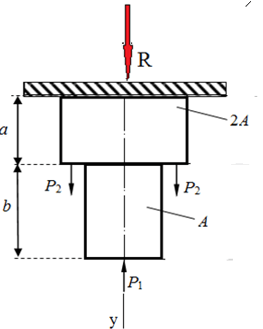

Для данного стержня требуется построить эпюру продольных усилий и эпюру нормальных напряжений, если а = 0,5 м, b = 0,5 м, Р2 = 50 кН, А = 40 см2, укорочения участка длиной «b» в три раза меньше, чем удлинение участка длиной «а».
Ответ
Определим реакцию R в заделке
Для построения эпюры продольных сил используем метод сечений. Рассмотрим 2 сечения
