Условие:
Для данного ступенчатого стержня требуется:
Построить эпюры продольных сил, напряжений и перемещений для стального стержня ступенчатого сечения.
Таблица 1. Исходные данные к задаче
Решение:

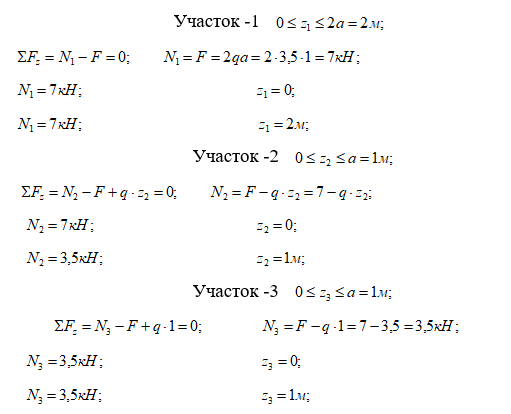

1. Методом сечений определяем продольные силы по длине ступенчатого стержня и строим их эпюры:

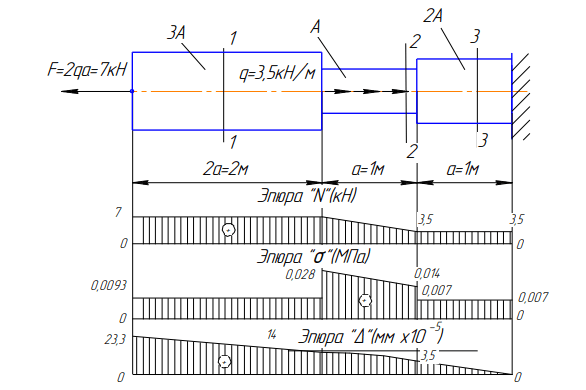

Рис.1. Эпюры продольных сил, нормальных напряжений и перемещений.
Рассматриваем стержень слева направо:
На 1...
