Для двутавровой балки (рис. 9а) Построить эпюры Q и М. Из условия прочности по нормальным напряжениям подобрать двутавровое сечение балки, если  = 160 МПа.

Для двутавровой балки (рис. 9а)

Построить эпюры Q и М.

Из условия прочности по нормальным напряжениям подобрать двутавровое сечение балки, если = 160 МПа.

Построить эпюру  в стенке двутавра.

Проверить прочность балки по касательным напряжениям, если = 100 МПа.

Построить эпюру в сечении балки.

Проверить прочность балки по III теории прочности.

Исходные данные:

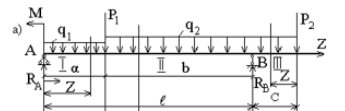

Рис. 9а
