Для двухопорной балки, требуется: 1) построить эпюры поперечных сил Q и изгибающих моментов М, выразив искомые величины в долях q и l;

Для двухопорной балки, требуется:

1) построить эпюры поперечных сил Q и изгибающих моментов М, выразив искомые величины в долях q и l;

2) из условия прочности подобрать размер поперечного сечения балки для двух вариантов: двутавровый профиль; плоское сечение заданной формы;  (из задания 6);

3) для сечения балки, где действует максимальный изгибающий момент М, построить эпюру распределения нормальных напряжений по высоте поперечного сечения (форму поперечного сечения взять из задания 6 с учетом определенных размеров из п.2);

4) для сечения балки, где действует максимальная поперечная сила Q, построить эпюру распределения касательных напряжений по высоте поперечного сечения (форму поперечного сечения взять из задания 6 с учетом определенных размеров из п.2);

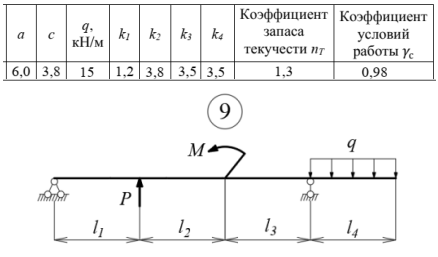

5) для двухопорной балки двутаврового поперечного сечения построить эпюры прогибов и углов поворота поперечных сечений, выразив значения в долях EI. Принять: длина l_i =k_i·l, сосредоточенная сила P=а·ql, сосредоточенный момент М=c·ql, длина l=1 м, модуль упругости первого рода E = 2 ^. 10⁵ МПа, расчетное сопротивление R = 300 МПа.
