Условие задачи
Для двухопорной шарнирно закрепленной балки с двумя консолями, построить эпюры внутренних упругих сил Qy и Мх от воздействия заданных нагрузок.
Из условия прочности по нормальным напряжениям при плоском поперечном изгибе подобрать поперечное сечение балки в виде прокатного стального двутавра, приняв:
Вычислить «прогиб» (перемещение по вертикали) и угол поворота в сечении балки «К» на краю правой консоли.
Ответ

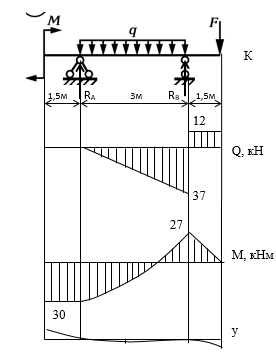

Рис. 1
Реакции опор определим из условий равновесия
Сумма моментов всех сил относительно точки B
Сумма моментов всех сил относительно точки A
